ΑΝΑΘ.: 20241114
ΟΔΗΓΟΣ # 66291
ΜΟΝΗ ΕΓΚΑΤΑΣΤΑΣΗ
2 KEYS PROGRAMMING
ΠΡΟΣΘΗΚΗ
ΠΡΟΤΕΙΝΟΜΕΝΗ ΔΙΑΜΟΡΦΩΣΗ ΚΑΛΩΔΙΩΣΗΣ
EVO-ALL Universal all-in-one μονάδα παράκαμψης δεδομένων και διασύνδεσης
ΣΥΜΒΑΤΟ ΜΟΝΟ ΜΕ ΟΧΗΜΑΤΑ ΑΥΤΟΜΑΤΗΣ ΣΥΣΚΕΥΗΣ.
| MAZDA CX-5 Push-to-Start – Automatic transmission only Push-to-Start -transmission automatique seulement |
 ΟΧΗΜΑΤΙΚΑ ΧΡΟΝΙΑ |
|
| • | Παράκαμψη συστήματος ακινητοποίησης | Λειτουργίες οχήματος που υποστηρίζονται σε αυτό το διάγραμμα (λειτουργικό εάν υπάρχει) |
| • | Διατίθεται T-Harness (πωλείται χωριστά) | |
| • | Κλειδαριά | |
| • | Ξεκλειδώνω | |
| • | Μπράτσο | |
| • | Αφοπλίζω | |
| • | Ταχύμετρο | |
| • | Κατάσταση πόρτας | |
| • | Κατάσταση κορμού | |
| • | Hood Status protection remote start | |
| • | Κατάσταση χειρόφρενου | |
| • | Κατάσταση Ποδόφρενου | |
| • | OEM Απομακρυσμένη παρακολούθηση | |
 |
ΕΚΔΟΣΗ ΤΟΥ FIRMWARE 85.[11] MINIMU |
Για να προσθέσετε την έκδοση υλικολογισμικού και τις επιλογές, χρησιμοποιήστε το FLASH LINK Εργαλείο UPDATER ή FLASH LINK MOBILE, πωλείται χωριστά. |
 |
Επιλογή παράκαμψης προγράμματος: | ΕΠΙΛΟΓΗ ΜΟΝΑΔΑΣ | ΠΕΡΙΓΡΑΦΗ | |
| C1 | Κατάσταση απομακρυσμένου OEM (Κλείδωμα/Ξεκλείδωμα) παρακολούθηση |
|||
| ΕΑΝ ΤΟ ΟΧΗΜΑ ΔΕΝ ΕΙΝΑΙ ΕΞΟΠΛΙΣΜΕΝΟ ΜΕ ΛΕΙΤΟΥΡΓΙΚΟ ΑΚΡΟΦΟ ΚΟΥΚΟΥ: | Α11 |  |
Σκανδάλη κουκούλας (Κατάσταση εξόδου). | |
ΣΗΜΕΙΩΣΕΙΣ
ΑΥΤΗ Η ΕΝΟΤΗΤΑ ΠΡΕΠΕΙ ΝΑ ΕΓΚΑΤΑΣΤΑΘΕΙ ΑΠΟ ΕΙΔΙΚΟ ΤΕΧΝΙΚΟ.
ΜΙΑ ΛΑΘΟΣ ΣΥΝΔΕΣΗ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΜΟΝΙΜΗ ΖΗΜΙΑ ΣΤΟ ΟΧΗΜΑ.
Parts required (Not included) Pièce(s) requise(s) (Non incluse(s))
1Χ 10 AMP Ασφάλεια ηλεκτρική
| ΥΠΟΧΡΕΩΤΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ |  |
ΚΑΤΑΣΤΑΣΗ κουκούλας: ΠΡΕΠΕΙ ΝΑ ΕΓΚΑΤΑΣΤΑΘΕΙ Ο ΔΙΑΚΟΠΤΗΣ ΠΙΝΩΝ ΤΟΥ ΚΟΥΚΟΥ ΕΑΝ ΤΟ ΟΧΗΜΑ ΜΠΟΡΕΙ ΝΑ ΕΚΚΙΝΗΣΕΙ ΤΗΝ ΑΠΟΣΤΑΣΗ ΜΕ ΑΝΟΙΚΤΟ ΤΟ ΚΟΥΠΑ, ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ A11. |
Α11 | |
Ανακοίνωση: η τοποθέτηση στοιχείων ασφαλείας είναι υποχρεωτική. Ο πείρος της κουκούλας είναι απαραίτητο στοιχείο ασφαλείας και πρέπει να τοποθετηθεί. | ΑΥΤΗ Η ΕΝΟΤΗΤΑ ΠΡΕΠΕΙ ΝΑ ΕΓΚΑΤΑΣΤΑΘΕΙ ΑΠΟ ΤΟΝ Α QUALIFIED TECHNICIAN. A WRONG CONNECTION CAN CAUSE PERMANENT ΖΗΜΙΑ ΣΤΟ ΟΧΗΜΑ. |
| * ΚΟΥΚΟΥΛΑΚΙ |
ΑΠΑΙΤΟΥΜΕΝΑ ΑΝΤΑΛΛΑΚΤΙΚΑ (ΔΕΝ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ)
 |
ΕΝΗΜΕΡΩΣΗ ΣΥΝΔΕΣΜΟΥ FLASH, |
 |
FLASH LINK MANAGER ΛΟΓΙΣΜΙΚΟ | ΠΡΟΓΡΑΜΜΑ |
 |
Υπολογιστής Microsoft Windows με σύνδεση στο Διαδίκτυο |
| OR | |
 |
FLASH LINK ΚΙΝΗΤΟ |
 |
FLASH LINK ΕΦΑΡΜΟΓΗ ΚΙΝΗΤΟΥ |
 |
Smartphone AndroId ή iOS με σύνδεση στο Διαδίκτυο (ενδέχεται να ισχύουν χρεώσεις παρόχου). |
| ΕΠΙΤΑΚΤΙΚΟΣ |  |
ΔΙΑΚΟΠΤΗΣ ΑΝΑΚΑΛΥΨΗΣ ΑΣΦΑΛΕΙΑΣ ΑΠΟΣΤΟΛΗΣ ΕΚΚΙΝΗΣΗΣ | Σημείωση: η εγκατάσταση ασφάλειας elements are mandatory. Ο πείρος της κουκούλας και ο διακόπτης παρκαδόρου είναι απαραίτητα στοιχεία ασφαλείας και πρέπει να τοποθετηθούν. |
| ΠΙΝΑΚΙ ΚΟΥΚΟΥΛΑΣ | ΔΙΑΚΟΠΤΗΣ VALET |
||
| Μέρος #: RSPB διαθέσιμο, Πωλείται χωριστά | |||
ΔΙΑΜΟΡΦΩΣΗ ΑΝΑΜΟΝΗΣ
 |
Επιλογή παράκαμψης προγράμματος OEM Remote Stand Alone Remote Starter: |
ΕΠΙΛΟΓΗ ΜΟΝΑΔΑΣ | ΠΕΡΙΓΡΑΦΗ |
 |
Από προεπιλογή, LOCK, LOCK, LOCK | ||
| ΚΛΕΙΔΩΜΑ, ΞΕΚΛΕΙΔΩΜΑ, ΚΛΕΙΔΩΜΑ | |||
 |
Επιλογή παράκαμψης προγράμματος με τηλεχειριστήριο oem: | ΕΠΙΛΟΓΗ ΜΟΝΑΔΑΣ | ΠΕΡΙΓΡΑΦΗ |
| C1 | OEM Remote Monitoring | ||
 |
Επιλογή παράκαμψης προγράμματος με κεραία RF KIT: | ΕΠΙΛΟΓΗ ΜΟΝΑΔΑΣ | ΠΕΡΙΓΡΑΦΗ |
| H1 έως H6 | Υποστηριζόμενα κιτ RF και επιλέξτε κιτ RF |
ΛΕΙΤΟΥΡΓΙΑ ΑΠΟΣΤΟΛΗΣ ΕΚΚΙΝΗΣΗΣ
 |
 |
 |
| Όλες οι πόρτες πρέπει να είναι κλειστές | Πατήστε 3 φορές το κουμπί κλειδώματος του τηλεχειριστηρίου OEM απομακρυσμένη εκκίνηση (ή απομακρυσμένη στάση) του οχήματος. |
Το όχημα θα ΕΚΚΙΝΗΣΕΙ |
| ΔΙΑΓΝΩΣΤΙΚΑ ΑΠΟΣΤΟΛΗΣ ΕΚΚΙΝΗΣΗΣ | |
| ΜΟΝΑΔΑ ΚΟΚΚΙΝΟ LED | |
| x2 φλας: | Φρένο ΟΝ |
| x3 φλας: | Όχι τάχ |
| x4 φλας: | Ανάφλεξη πριν την εκκίνηση |
| x5 φλας: | Κουκούλα ανοιχτή |
| ΦΩΤΑ ΣΤΑΘΜΕΥΣΗΣ | |
| x4 flash: | FOB in car |
| x5 flash: | Κουκούλα ανοιχτή |
| x6 flash: | Φρένο ΟΝ |
| x7 flash: | Πόρτα ανοιχτή |
| x8 flash: | Bad Encryption/key code |
ΚΑΡΤΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ ΑΠΟΣΤΟΛΗΣ ΕΚΚΙΝΗΣΗΣ
ΚΟΨΤΕ ΑΥΤΗ ΤΗΝ ΚΑΡΤΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ ΚΑΙ ΚΟΛΛΗΣΤΕ ΤΗΝ ΣΕ ΟΡΑΤΟ ΣΗΜΕΙΟ: ή χρησιμοποιήστε τη συσκευασία RSPB, Πωλείται χωριστά.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΑΠΟΣΤΑΣΗ ΕΚΚΙΝΗΣΗΣ
ΤΟ ΟΧΗΜΑ ΜΠΟΡΕΙ ΝΑ ΕΚΚΙΝΗΣΕΙ ΕΙΤΕ ΑΠΟ Είτε: ΠΑΤΩΝΤΑΣ ΤΟ ΚΟΥΜΠΙ ΚΛΕΙΔΩΜΑΤΟΣ ΣΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ OEM 3 ΦΟΡΕΣ ΣΥΝΕΧΕΙΑ Ή ΜΕ ΕΝΑ SMARTPHONE. ΕΝΕΡΓΟΠΟΙΗΣΤΕ ΤΟΝ ΔΙΑΚΟΠΤΗ ΑΣΦΑΛΕΙΑΣ ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΚΑΤΩ από το ταμπλό ΠΡΙΝ ΕΡΓΑΣΙΤΕ ΣΤΟ ΟΧΗΜΑ.
ΠΕΡΙΓΡΑΦΗ
ΠΡΟΣΟΧΗ
Πριν αποσυνδέσετε μια μονάδα, έναν υπολογιστή ή μια μονάδα ελέγχου από ένα όχημα: Αποσυνδέετε πάντα τον αρνητικό πόλο από την μπαταρία του οχήματος.
Σε αυτά τα οχήματα, η εργοστασιακή μονάδα εισόδου χωρίς κλειδί είναι ευαίσθητη σε παρεμβολές και μπορεί να σταματήσει να λειτουργεί εάν δεν ληφθούν ορισμένες προφυλάξεις. Αποσυνδέστε τον πόλο (-) της μπαταρίας πριν αποσυνδέσετε τους συνδέσμους στη μονάδα έξυπνου κλειδιού κάτω από το τιμόνι για να αποφύγετε ζημιά στη μονάδα εισαγωγής έξυπνου κλειδιού.
Disconnect the (-) terminal of the battery
3. Make the following connections.
ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΩΣΗΣ ΑΥΤΟΜΑΤΟΥ ΚΙΝΗΤΟΥ ταχυτήτων
Συνδέστε ξανά τον πόλο (-) της μπαταρίας.
ΔΙΑΔΙΚΑΣΙΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΠΑΡΑΚΑΜΨΗΣ ΚΛΕΙΔΙΟΥ 1/6
x3 μέγ.
Μην προγραμματίζετε περισσότερες από 3 μονάδες στο ίδιο όχημα.
If more than 3 modules are programmed to a vehicle, it is possible that the remote car starter will never be functional on this vehicle.
If all programming steps were successful and the vehicle cannot be remote started:
Double check all connections using the installation diagram above as a reference.
If no connection errors can be found then please contact technical sup-port assistance.
ΜΗΝ ΕΠΑΝΑΠΡΟΓΡΑΜΜΑΤΙΖΕΤΕ ΑΛΛΗ ΜΟΝΑΔΑ ΕΚΤΟΣ ΑΝ ΣΑΣ ΛΑΒΕΙ ΕΝΤΟΛΗ ΑΠΟ ΤΗΝ ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ.
To see the video of the programming procedure :
http://youtu.be/5ETmJn9RIIE
 |
Make sure to have two valide vehicle key |
 |
Πατήστε και κρατήστε πατημένο το κουμπί προγραμματισμού: Συνδέστε την πλεξούδα σύνδεσης δεδομένων 4 PIN (Μαύρος σύνδεσμος).  Εναλλακτικά θα ανάψουν τα LED μπλε, κόκκινο, κίτρινο και μπλε & κόκκινο. |
 |
Αφήστε το κουμπί προγραμματισμού όταν είναι αναμμένα τα μπλε και κόκκινα LED. Εάν οι λυχνίες LED δεν ανάβουν σταθερά με ΜΠΛΕ και ΚΟΚΚΙΝΟ χρώμα, αποσυνδέστε την καλωδίωση σύνδεσης δεδομένων 4 ακίδων (μαύρη υποδοχή) και επιστρέψτε στο βήμα 1.  |
 |
Συνδέστε τις απαιτούμενες υπόλοιπες ζώνες. |
 |
Πατήστε και αφήστε το κουμπί προγραμματισμού πέντε φορές (5x). Οι κόκκινες και μπλε λυχνίες LED θα αναβοσβήνουν εναλλάξ 4 φορές και θα διακόπτονται προσωρινά. Περιμένετε να ανάψει η μπλε λυχνία LED. |
 |
Τοποθετήστε το 1ο τηλεχειριστήριο OEM κοντά στο μπροστινό μέρος του κουμπιού START/STOP ακριβώς όπως φαίνεται. |
 |
Πατήστε δύο φορές το κουμπί START/STOP για να ενεργοποιήσετε την ανάφλεξη του οχήματος. The Yellow LED will turn ON. If the Blue LED is ON solid disconnect the 4-PIN Data-link harness (Black connector) and go back to step 1  |
 |
Περιμένετε να σβήσει η ένδειξη ασφαλείας (περίπου 3 δευτερόλεπτα). |
 |
ΑΜΕΣΩΣ Πατήστε το κουμπί START/STOP μία φορά για να απενεργοποιήσετε την ανάφλεξη του οχήματος. The Yellow Led will turn OFF. |
 |
Τοποθετήστε το 2ο τηλεχειριστήριο OEM κοντά στο μπροστινό μέρος του κουμπιού START/STOP ακριβώς όπως φαίνεται. |
 |
Press the START/STOP button twice to activate the vehicle’s Ignition. The Yellow LED will turn ON. |
 |
Περιμένετε να σβήσει η ένδειξη ασφαλείας (περίπου 3 δευτερόλεπτα). |
 |
ΑΜΕΣΩΣ Πατήστε το κουμπί START/STOP μία φορά για να απενεργοποιήσετε την ανάφλεξη του οχήματος. The Yellow Led will turn OFF |
 |
Η ανάφλεξη του οχήματος θα ανάψει Οι κίτρινες και κόκκινες λυχνίες LED θα ανάβουν εναλλάξ. Η ανάφλεξη του οχήματος θα απενεργοποιηθεί. |
 |
Αποσυνδέστε όλες τις υποδοχές και μετά την υποδοχή Data-Link (4 ακίδων). |
 |
Χρησιμοποιήστε το εργαλείο: FLASH LINK UPDATER ή FLASH LINK MOBILE για να επισκεφτείτε το μενού Cryptor. *Απαιτούμενα εξαρτήματα (δεν περιλαμβάνονται) |
 |
ΑΦΟΥ ΟΛΟΚΛΗΡΩΘΗΚΕ Ο ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ DCRYPTOR Επιστρέψτε στο όχημα και επανασυνδέστε το βύσμα 4-Pin (Data-Link) και μετά, όλο το υπόλοιπο βύσμα. |
 |

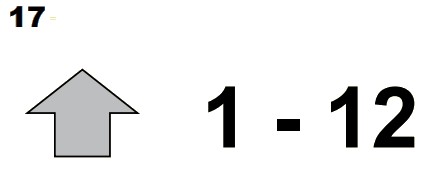

Επαναλάβετε τα βήματα 1 έως 12. |
 |
Η ανάφλεξη του οχήματος θα ανάψει Η ανάφλεξη του οχήματος θα απενεργοποιηθεί. Τα μπλε και κόκκινα LED θα αναβοσβήσουν. |
 |
Αποσυνδέστε όλες τις καλωδιώσεις Επόμενος: |
 |
Disconnect the 4-PIN Data-link harness (Black connector). |
| CAN PROGRAMMING PROCEDURE | |
 |
Πατήστε και κρατήστε πατημένο το κουμπί προγραμματισμού: Συνδέστε την πλεξούδα σύνδεσης δεδομένων 4 PIN (Μαύρος σύνδεσμος). Εναλλακτικά θα ανάψουν τα LED μπλε, κόκκινο, κίτρινο και μπλε & κόκκινο. |
 |
Αφήστε το κουμπί προγραμματισμού όταν είναι αναμμένο το μπλε LED. Εάν η μπλε λυχνία LED δεν είναι σταθερά αναμμένη, αποσυνδέστε την καλωδίωση σύνδεσης δεδομένων 4 ακίδων (μαύρη υποδοχή). |
 |
Συνδέστε τις απαιτούμενες υπόλοιπες ζώνες. |
 |
Press the START/STOP button twice to turn ON the vehicle’s Ignition. 9 The Blue LED will flash rapidly |
 |
Πατήστε το κουμπί START/STOP μία φορά για να απενεργοποιήσετε την ανάφλεξη του οχήματος. Το μπλε LED θα σβήσει. |
 |
Η ενότητα είναι τώρα προγραμματισμένη. |
ΛΕΙΤΟΥΡΓΙΑ ΑΠΟΣΤΟΛΗΣ ΕΚΚΙΝΗΣΗΣ
|
Όλες οι πόρτες πρέπει να είναι κλειστές. |
 |
Απομακρυσμένη εκκίνηση του οχήματος. |
 |
Ξεκλειδώστε τις πόρτες είτε με: το τηλεχειριστήριο OEM είτε με το τηλεχειριστήριο εκκίνησης. |
 |
Η μονάδα θα κλείσει το όχημα μόλις ανοίξει η πόρτα του οδηγού. |
 |
Μπείτε στο όχημα με το Smart-Key. |
 |
Press the brake pedal or the clutch for the manual transmission. |
 |
Πατήστε το κουμπί Push-to-Start για να εκκινήσετε το όχημα. |
 |
Το όχημα μπορεί τώρα να τοποθετηθεί σε ταχύτητα και να οδηγηθεί. |
Ανακοίνωση: Ενημερωμένο υλικολογισμικό και οδηγοί εγκατάστασης
Ενημερωμένο υλικολογισμικό και οδηγοί εγκατάστασης είναι αναρτημένοι στη σελίδα μας web site on a regular basis. We recommend that you update this module to the latest firmware and download the latest installation guide(s) prior to the installation of this product.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Οι πληροφορίες σε αυτό το φύλλο παρέχονται σε (ως έχει) βάση χωρίς καμία δήλωση ή εγγύηση ακρίβειας.
Είναι αποκλειστική ευθύνη του εγκαταστάτη να ελέγξει και να επαληθεύσει οποιοδήποτε κύκλωμα πριν συνδεθεί σε αυτό. Θα πρέπει να χρησιμοποιείται μόνο ένας ασφαλής λογικός αισθητήρας υπολογιστή ή ψηφιακό πολύμετρο. Η FORTIN ELECTRONIC SYSTEMS δεν αναλαμβάνει καμία απολύτως ευθύνη ή ευθύνη σχετικά με την ακρίβεια ή το νόμισμα των παρεχόμενων πληροφοριών. Η εγκατάσταση είναι σε κάθε περίπτωση αποκλειστική ευθύνη του εγκαταστάτη που εκτελεί την εργασία και η FORTIN ELECTRONIC SYSTEMS δεν αναλαμβάνει καμία ευθύνη ή ευθύνη που προκύπτει από οποιοδήποτε είδος εγκατάστασης, είτε εκτελείται σωστά, ακατάλληλα ή με οποιοδήποτε άλλο τρόπο. Ούτε ο κατασκευαστής ή ο διανομέας αυτής της μονάδας είναι υπεύθυνος για ζημιές οποιουδήποτε είδους που προκαλούνται έμμεσα ή άμεσα από αυτήν τη μονάδα, εκτός από την αντικατάσταση αυτής της μονάδας σε περίπτωση κατασκευαστικών ελαττωμάτων. Αυτή η μονάδα πρέπει να εγκατασταθεί από εξειδικευμένο τεχνικό. Οι πληροφορίες που παρέχονται είναι μόνο οδηγός. Αυτός ο οδηγός οδηγιών μπορεί να αλλάξει χωρίς προειδοποίηση. Επίσκεψη www.fortinbypass.com για να λάβετε την πιο πρόσφατη έκδοση.
Πνευματικά δικαιώματα © 2006-2018, FORTIN AUTO RADIO INC ΜΕ ΕΠΙΤΗΡΗΣΗ ΟΛΩΝ ΤΩΝ ΔΙΚΑΙΩΜΑΤΩΝ ΕΥΡΕΣΙΤΕΧΝΙΑΣ ΣΕ ΕΚΚΡΕΜΗ
ΤΕΧΝΙΚΗ ΒΟΗΘΕΙΑ
Τηλ: 514-255-HELP (4357)
1-877-336-7797
ΠΡΟΣΘΗΚΗ ΟΔΗΓΟΣ
www.fortinbypass.com
WEB ΕΝΗΜΕΡΩΣΗ | MISE À JOUR INTERNET
