Irfora T58D Digital Multimeter User Manual

1. Πληροφορίες Ασφάλειας

Please read and understand all safety information before operating this multimeter. Failure to follow these instructions may result in electric shock, fire, or damage to the meter.

• Always ensure the multimeter is in good working condition and that the test leads are not damaged.
• Μην εφαρμόζετε περισσότερο από το ονομαστικό voltage, as marked on the meter, between the terminals or between any terminal and earth ground. The maximum voltage between measurement end and ground is 1000V DC or 750V AC.
• Να είστε εξαιρετικά προσεκτικοί όταν εργάζεστε με voltages above 60V DC or 30V AC RMS, as these present a shock hazard.
• Αποσυνδέετε πάντα τους ακροδέκτες δοκιμής από το κύκλωμα πριν αλλάξετε λειτουργίες ή περιοχές.
• Do not operate the meter if the battery cover is open or not properly secured.
• Αντικαταστήστε τις μπαταρίες μόλις εμφανιστεί η ένδειξη χαμηλής μπαταρίας για να διασφαλίσετε ακριβείς μετρήσεις.
• Adhere to the specified pollution grade (Grade 2) and operating environment conditions.

2. Το προϊόν τελείωσεview

The Irfora T58D is a 60000 counts digital multimeter designed for accurate measurement of various electrical parameters. It features a large LCD display with backlight, flashlight, NCV (Non-Contact Voltage) detection, and automatic shutdown.

Εικόνα 2.1: Εμπρός view of the T58D Multimeter with labeled components.

Βασικά συστατικά:

• Οθόνη LED: 60000 counts display for readings.
• Φωτισμός: Flashlight for dark environments.
• Περιοχή ανίχνευσης NCV: Για μη επαφή τόμtagε ανίχνευση.
• NCV and Buzzer Indicator Light: Visual alerts for NCV and continuity.
• Κουμπί MAX MIN: For maximum and minimum value switching.
• Κουμπί PEAK: For peak to peak measurement.
• Κουμπί RANGE: For manual range switching.
• Κουμπί FUNC: For function switching within a rotary switch position.
• Lighting/Backlight Button: Activates display backlight and flashlight.
• AREL HOLD Button: For data hold and relative value measurement.
• Gear Rotary Switch: Επιλέγει την κύρια λειτουργία μέτρησης.
• Υποδοχές εισόδου: μA mA L, 10A, VΩHz°C, and COM for test lead connections.

Figure 2.2: Physical dimensions of the T58D Multimeter.

3. Ρύθμιση

3.1 Τοποθέτηση μπαταρίας

The T58D multimeter requires three (3) 1.5V AAA batteries (not included) for operation. Ensure the batteries are installed correctly according to polarity markings.

1. Εντοπίστε τη θήκη της μπαταρίας στο πίσω μέρος του πολύμετρου.
2. Ανοίξτε το κάλυμμα της μπαταρίας.
3. Insert three 1.5V AAA batteries, observing the correct polarity (+ and -).
4. Κλείστε καλά το κάλυμμα της μπαταρίας.

3.2 Σύνδεση ακροδεκτών δοκιμής

Η σωστή σύνδεση των ακροδεκτών δοκιμής είναι ζωτικής σημασίας για ακριβείς και ασφαλείς μετρήσεις.

• Συνδέετε πάντα το μαύρο καλώδιο δοκιμής στο COM (Κοινή) υποδοχή εισόδου.
• Για τους περισσότερους τόμουςtage, resistance, frequency, capacitance, and temperature measurements, connect the red test lead to the VΩHz°C υποδοχή εισόδου.
• Για μετρήσεις ρεύματος έως 600mA, συνδέστε το κόκκινο καλώδιο δοκιμής στο μA mA L υποδοχή εισόδου.
• For current measurements up to 10A, connect the red test lead to the 10A υποδοχή εισόδου.

Figure 3.1: Multimeter with support stand and test lead storage.

4. Οδηγίες λειτουργίας

Turn the rotary switch to the desired function to begin measurements.

4.1 AC/DC Voltage Μέτρηση

1. Συνδέστε το κόκκινο καλώδιο δοκιμής στο VΩHz°C γρύλος και το μαύρο καλώδιο δοκιμής προς το COM γρύλος.
2. Περιστρέψτε το διακόπτη στο V~ (Ένταση ACtagε) ή V- (DC Voltagε) θέση.
3. Αγγίξτε τους ακροδέκτες δοκιμής στα σημεία του κυκλώματος όπου η έντασηtagΤο e πρέπει να μετρηθεί.
4. Διαβάστε τον τόμtage τιμή στην οθόνη.

4.2 Μέτρηση ρεύματος AC/DC

To measure current, the multimeter must be connected in series with the circuit. Ensure the circuit is de-energized before connecting the meter.

1. Συνδέστε το μαύρο δοκιμαστικό καλώδιο στο COM γρύλος.
2. For current up to 600mA, connect the red test lead to the μA mA L jack. For current up to 10A, connect the red test lead to the 10A γρύλος.
3. Περιστρέψτε το διακόπτη στο μA mA~ (AC Current), μA mA- (DC Current), A~ (AC Current), or A- (DC Current) position, matching the input jack used.
4. Ανοίξτε το κύκλωμα όπου πρόκειται να μετρηθεί το ρεύμα και συνδέστε τους ακροδέκτες δοκιμής σε σειρά.
5. Επανενεργοποιήστε το κύκλωμα και διαβάστε την τιμή ρεύματος.

4.3 Μέτρηση αντίστασης

1. Συνδέστε το κόκκινο καλώδιο δοκιμής στο VΩHz°C γρύλος και το μαύρο καλώδιο δοκιμής προς το COM γρύλος.
2. Περιστρέψτε το διακόπτη στο Ω θέση.
3. Βεβαιωθείτε ότι το κύκλωμα ή το εξάρτημα είναι απενεργοποιημένο πριν από τη μέτρηση της αντίστασης.
4. Αγγίξτε τους ακροδέκτες δοκιμής κατά μήκος του εξαρτήματος που πρόκειται να μετρηθεί.
5. Διαβάστε την τιμή αντίστασης στην οθόνη.

4.4 Μέτρηση χωρητικότητας

1. Συνδέστε το κόκκινο καλώδιο δοκιμής στο VΩHz°C γρύλος και το μαύρο καλώδιο δοκιμής προς το COM γρύλος.
2. Περιστρέψτε το διακόπτη στο Χωρητικότητα position (often shared with Ω or Hz). Use the FUNC button if necessary to select capacitance.
3. Βεβαιωθείτε ότι ο πυκνωτής είναι πλήρως αποφορτισμένος πριν από τη μέτρηση για να αποφύγετε ζημιά στο μετρητή.
4. Ακουμπήστε τους ακροδέκτες δοκιμής στους ακροδέκτες του πυκνωτή.
5. Διαβάστε την τιμή χωρητικότητας στην οθόνη.

4.5 Μέτρηση Συχνότητας

1. Συνδέστε το κόκκινο καλώδιο δοκιμής στο VΩHz°C γρύλος και το μαύρο καλώδιο δοκιμής προς το COM γρύλος.
2. Περιστρέψτε το διακόπτη στο Hz% θέση.
3. Touch the test probes to the circuit points where frequency is to be measured.
4. Διαβάστε την τιμή συχνότητας στην οθόνη.

4.6 Μέτρηση θερμοκρασίας

1. Connect the thermocouple to the VΩHz°C και COM βύσματα, παρατηρώντας την πολικότητα.
2. Περιστρέψτε το διακόπτη στο ° C / ° F θέση.
3. Τοποθετήστε την άκρη του θερμοστοιχείου πάνω ή κοντά στο αντικείμενο του οποίου τη θερμοκρασία πρόκειται να μετρηθεί.
4. Διαβάστε την τιμή θερμοκρασίας στην οθόνη.

4.7 Δοκιμή διόδου

1. Συνδέστε το κόκκινο καλώδιο δοκιμής στο VΩHz°C γρύλος και το μαύρο καλώδιο δοκιμής προς το COM γρύλος.
2. Περιστρέψτε το διακόπτη στο Δίοδος position (often shared with continuity). Use the FUNC κουμπί εάν είναι απαραίτητο.
3. Touch the red probe to the anode and the black probe to the cathode of the diode. A forward voltagΘα εμφανιστεί η πτώση.
4. Reverse the probes. An open circuit (OL) should be displayed for a good diode.

4.8 Δοκιμή βομβητή (συνέχειας)

1. Συνδέστε το κόκκινο καλώδιο δοκιμής στο VΩHz°C γρύλος και το μαύρο καλώδιο δοκιμής προς το COM γρύλος.
2. Περιστρέψτε το διακόπτη στο Βομβητής position (often shared with diode). Use the FUNC κουμπί εάν είναι απαραίτητο.
3. Touch the test probes to the component or circuit path.
4. Εάν η αντίσταση είναι κάτω από ένα συγκεκριμένο όριο (συνήθως 50Ω), θα ηχήσει ο βομβητής, υποδεικνύοντας συνέχεια.

4.9 NCV (Όγκος χωρίς επαφή)tagε) Δοκιμή

Η λειτουργία NCV επιτρέπει την ανίχνευση της έντασης ACtagε χωρίς άμεση επαφή.

1. Περιστρέψτε τον περιστροφικό διακόπτη στη θέση NCV θέση.
2. Place the top of the meter (NCV sensing area) close to the conductor.
3. Αν AC voltage is detected, the corresponding signal strength indicator (low-yellow, high-red) will light up, and the buzzer will emit alarms of varying frequency.

Σχήμα 4.1: Τόμος NCVtage Measurement in progress.

4.10 Οπίσθιος φωτισμός και φακός

Πατήστε το Lighting/Backlight button to activate the display backlight for improved visibility in low-light conditions. Press it again to activate the flashlight located at the top of the meter for illuminating the work area.

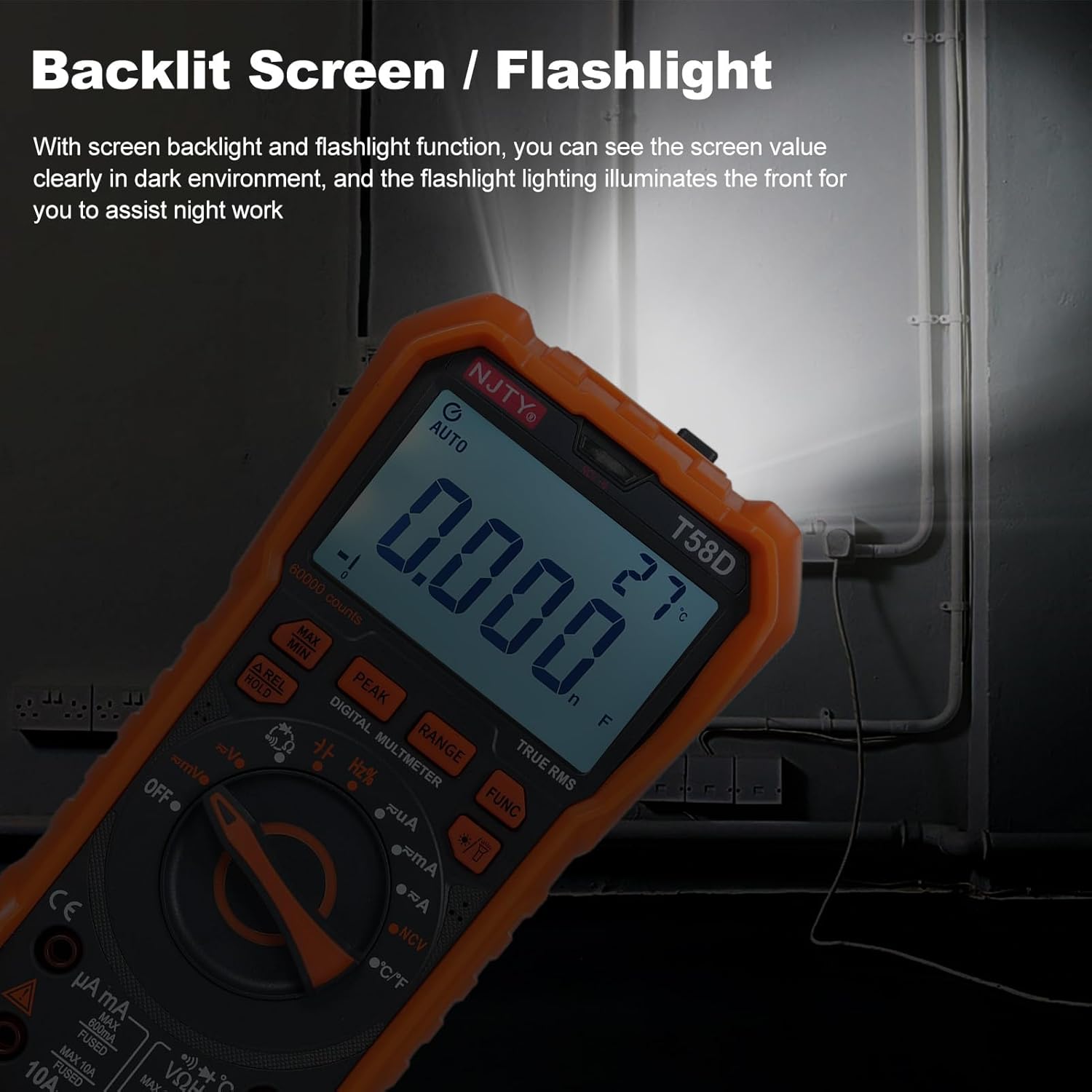

Figure 4.2: Backlit screen and flashlight in use.

4.11 Αυτόματη απενεργοποίηση

To conserve battery life, the multimeter features an automatic shutdown function. If there is no operation for approximately 15 minutes after power-on, the instrument will emit audible prompts and then automatically power off, entering hibernation mode. Any button press will restart the meter.

Figure 4.3: Automatic shutdown after 15 minutes of inactivity.

5. Συντήρηση

5.1 Καθαρισμός

Σκουπίστε τον μετρητή με διαφήμισηamp πανί και ήπιο απορρυπαντικό. Μη χρησιμοποιείτε λειαντικά ή διαλυτικά.

5.2 Αντικατάσταση μπαταρίας

When the low battery indicator appears on the display, replace the batteries promptly to ensure accurate readings and proper operation. Refer to Section 3.1 for battery installation steps.

5.3 Αντικατάσταση ασφαλειών

If the current measurement function fails, the fuse may need replacement. Always use fuses of the specified type and rating.

• For mA current measurements, use a fuse rated F 600mA/250V.
• For 10A current measurements, use a fuse rated F 10A/250V.

Fuse replacement should only be performed by qualified personnel. Disconnect all test leads and power before opening the meter casing.

6. Αντιμετώπιση Προβλημάτων

If the multimeter does not function correctly, check the following common issues:

• Δεν υπάρχει οθόνη ή η οθόνη είναι αμυδρή: Ελέγξτε τη στάθμη της μπαταρίας και αντικαταστήστε την εάν είναι απαραίτητο. Βεβαιωθείτε ότι οι μπαταρίες έχουν τοποθετηθεί με τη σωστή πολικότητα.
• Λανθασμένες μετρήσεις: Verify that the correct function and range are selected. Ensure test leads are properly connected and not damaged. Check for blown fuses if measuring current.
• Εμφανίζεται η ένδειξη "OL": This indicates an overload or out-of-range measurement. Select a higher range or ensure the measured value is within the meter's capabilities.
• Δεν υπάρχει ηχητικό σήμα συνέχειας: Ensure the continuity function is selected and the circuit resistance is below the threshold.

Εάν τα προβλήματα επιμένουν, επικοινωνήστε με την υποστήριξη πελατών ή με έναν εξειδικευμένο τεχνικό.

7. Προδιαγραφές

The following table details the technical specifications of the Irfora T58D Digital Multimeter.

Figure 7.1: T58D Parameters Table.
