1. Εισαγωγή
This manual provides essential instructions for the safe and efficient operation, installation, and maintenance of your Kunchy KC-558-958 Tire Changer and Wheel Balancer Combo. Please read this manual thoroughly before operating the equipment to ensure proper usage and to prevent damage or injury.
2. Πληροφορίες Ασφάλειας
Always prioritize safety when operating machinery. Failure to follow safety guidelines can result in serious injury or equipment damage.
- Διαβάστε και κατανοήστε όλες τις οδηγίες πριν από τη χρήση.
- Να φοράτε κατάλληλο ατομικό προστατευτικό εξοπλισμό (ΜΑΠ), όπως γυαλιά ασφαλείας, γάντια και ανθεκτικά υποδήματα.
- Ensure the equipment is installed on a level, stable surface.
- Διατηρήστε τον χώρο εργασίας καθαρό και καλά φωτισμένο.
- Μην λειτουργείτε το μηχάνημα εάν κάποια εξαρτήματα είναι κατεστραμμένα ή λείπουν.
- Αποσυνδέστε την παροχή ρεύματος πριν από οποιαδήποτε συντήρηση ή ρύθμιση.
- Κρατήστε τα χέρια και τα ρούχα μακριά από κινούμενα μέρη.
- Μόνο εκπαιδευμένο προσωπικό πρέπει να χειρίζεται αυτόν τον εξοπλισμό.
- Ensure proper ventilation when working with tires and lubricants.
3. Περιεχόμενα συσκευασίας
Βεβαιωθείτε ότι όλα τα εξαρτήματα υπάρχουν κατά την αποσυσκευασία:
- Kunchy KC-558 Tire Changer Machine
- Kunchy KC-958 Wheel Balancer Machine
- Auxiliary Assist Arm (for Tire Changer)
- Bead Blast System (integrated)
- Standard accessories for tire changing and wheel balancing (e.g., tire levers, rim protectors, calibration weights, measuring tools).
4. Ρύθμιση και εγκατάσταση
Proper setup is crucial for safe and effective operation. Refer to the detailed assembly instructions provided in the separate assembly guide for specific steps.
4.1 Προετοιμασία τοποθεσίας
- Ensure the installation area is level, clean, and has sufficient space for operation and maintenance.
- Verify that the power supply meets the specified requirements (110 V, 60 Hz, 1 Ph).
- Ensure access to a compressed air supply capable of providing 116-145 PSI (8-10 bar).
4.2 Συναρμολόγηση
- Αποσυσκευάστε προσεκτικά όλα τα εξαρτήματα.
- Assemble the tire changer and wheel balancer according to the provided diagrams and instructions.
- Connect the air supply to the tire changer.
- Connect both machines to the appropriate electrical outlets.
4.3 Αρχικοί έλεγχοι
- Inspect all connections for security.
- Ελέγξτε για οποιαδήποτε ορατή ζημιά.
- Βεβαιωθείτε ότι όλα τα προστατευτικά ασφαλείας είναι στη θέση τους.
5. Οδηγίες λειτουργίας
5.1 Tire Changer Operation (Model KC-558)

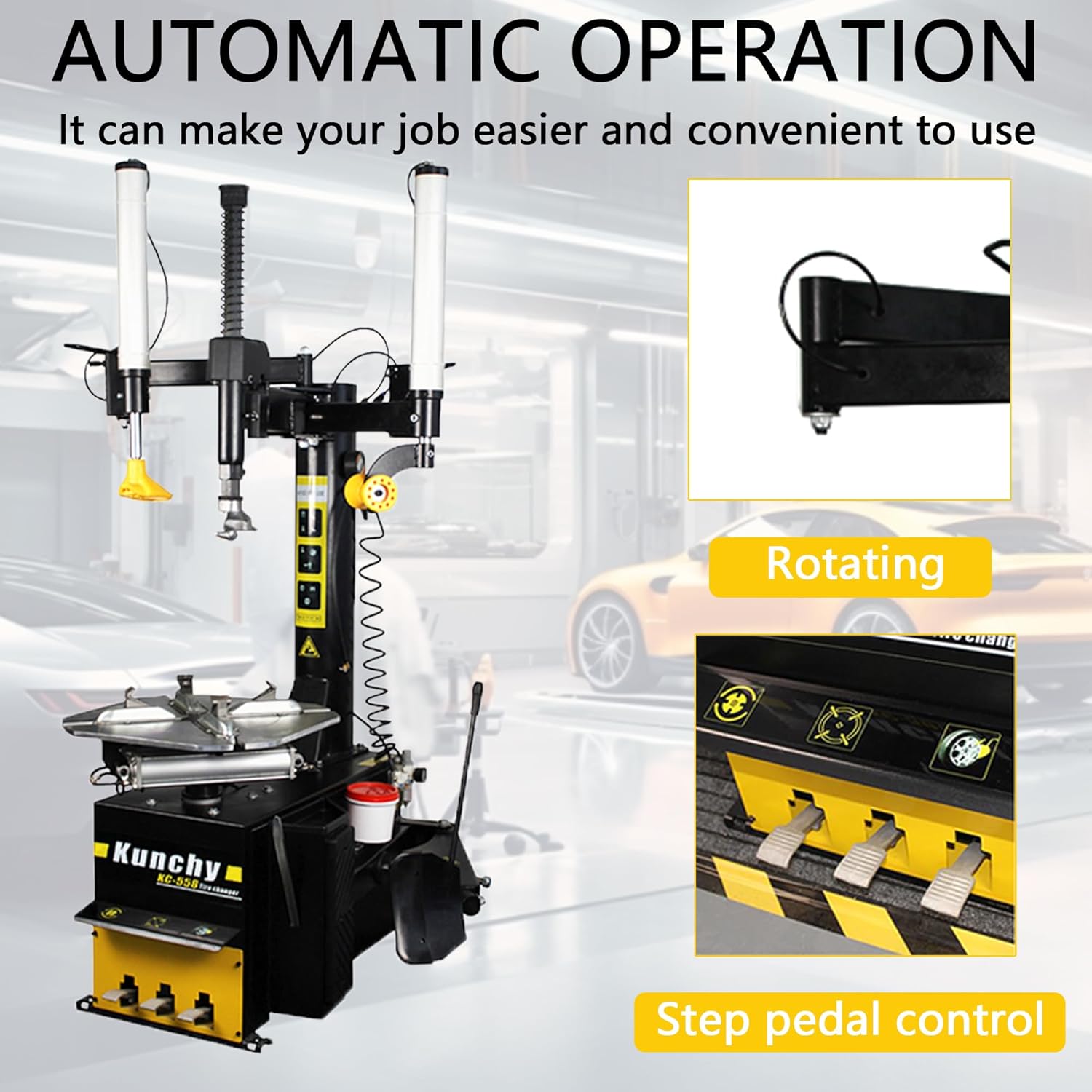

The Kunchy KC-558 Tire Changer is designed for efficient tire removal and installation. It features automatic operation and pedal controls.
- Position the Wheel: Τοποθετήστε τον τροχό πάνω στο πικάπ.
- Clamp the Rim: Use the foot pedals to activate the clamping jaws. Ensure the rim is securely clamped (external clamping: 12"-20", internal clamping: 12"-24").
- Break the Bead: Position the bead breaker shovel against the tire sidewall and use the foot pedal to activate the bead breaker. Repeat for both sides of the tire.
- Λιπαίνω: Apply tire lubricant to the tire beads and rim edges.
- Mount/Demount Head Positioning: Swing the mount/demount head into position, ensuring it clears the rim. Lock it in place.
- Demounting Tire:
- Insert the tire lever between the tire bead and the mount head.
- Use the foot pedal to rotate the turntable, allowing the tire bead to lift over the mount head.
- Repeat for the second bead.
- Mounting Tire:
- Place the bottom bead onto the rim, under the mount head.
- Use the foot pedal to rotate the turntable, guiding the bead onto the rim.
- Repeat for the top bead, potentially using the assist arm for low-profile or stiff tires.
- Φούσκωμα ελαστικού: Inflate the tire to the manufacturer's recommended pressure. The integrated bead blast system can assist with seating stubborn beads.
- Αφαίρεση τροχού: Απελευθερώστε το clamping jaws using the foot pedal and remove the wheel.
5.2 Wheel Balancer Operation (Model KC-958)
The Kunchy KC-958 Wheel Balancer ensures accurate wheel balancing for smooth vehicle operation.
- Τοποθετήστε τον τροχό: Securely mount the wheel onto the 36mm rotating shaft of the balancer. Use appropriate cones and locking mechanisms.
- Input Wheel Data: Use the control panel to input the wheel's rim diameter (10"-24"), rim width (1.5"-20"), and distance from the machine. The friendly display guides this process.
- Start Balancing Cycle: Close the wheel guard (if applicable) and press the START button. The machine will spin the wheel and measure imbalances.
- Διαβάστε τα αποτελέσματα: The display will show the required weight and its location on the inner and outer sides of the rim.
- Apply Weights: Attach the appropriate balance weights to the indicated positions on the rim. The self-calibration feature can assist with precise placement.
- Re-check Balance: Spin the wheel again to confirm proper balance. Repeat steps 4-5 if necessary until the display shows zero or acceptable imbalance.
- Αφαίρεση τροχού: Once balanced, remove the wheel from the shaft.
6. Συντήρηση
Regular maintenance ensures the longevity and optimal performance of your equipment.
- Καθημερινά: Clean the machine surfaces, especially the turntable and shaft, to remove tire debris and lubricant residue.
- Εβδομαδιαίος: Check air lines and connections for leaks. Inspect all moving parts for wear or damage.
- Μηνιαίος: Lubricate pivot points and moving components as recommended in the detailed maintenance schedule (refer to separate service manual).
- Διαχωριστής λαδιού-νερού: Regularly drain accumulated water from the oil-water separator on the tire changer to maintain air quality.
- Διαμέτρηση: Periodically calibrate the wheel balancer according to the instructions in the separate calibration guide to ensure accuracy.
- Αποσύνδεση ρεύματος: Πάντα να αποσυνδέετε την τροφοδοσία πριν κάνετε οποιονδήποτε καθαρισμό ή συντήρηση.
7. Αντιμετώπιση Προβλημάτων
Αυτή η ενότητα εξετάζει συνηθισμένα προβλήματα που ενδέχεται να αντιμετωπίσετε. Για προβλήματα που δεν αναφέρονται εδώ, επικοινωνήστε με την υποστήριξη πελατών.
| Πρόβλημα | Πιθανή αιτία | Διάλυμα |
|---|---|---|
| Tire Changer not clamping/unclamping | Low air pressure, air leak, pedal malfunction. | Check air supply and pressure. Inspect air lines. Check pedal connections. |
| Πικάπ που δεν περιστρέφεται | Power issue, motor fault, pedal malfunction. | Verify power connection. Check emergency stop button. Inspect foot pedal. |
| Wheel Balancer shows inaccurate readings | Incorrect wheel data input, machine out of calibration, dirty shaft. | Re-enter wheel data carefully. Perform calibration procedure. Clean the shaft and cones. |
| Excessive vibration during balancing | Wheel not mounted securely, damaged wheel/tire, machine not level. | Ensure wheel is tightly secured. Inspect wheel/tire for damage. Verify machine is on a level surface. |
8. Προδιαγραφές
8.1 Kunchy KC-558 Tire Changer Specifications
| Χαρακτηριστικό | Προσδιορισμός |
|---|---|
| Τροφοδοτικό Τόμοςtage | 110 V, 60 Hz, 1 Ph |
| Μοτέρ | 2.0 HP |
| Πίεση Εργασίας | 116 PSI - 145 PSI (8 bar - 10 bar) |
| Εξωτερικό χείλος Clamping | 12" - 20" (305 mm - 508 mm) |
| Εσωτερικό χείλος Clamping | 12" - 24" (305 mm - 609 mm) |
| Μέγιστη. Πλάτος τροχού | 12.5" (317.5 χιλ.) |
| Μέγιστη. Διάμετρος τροχού | 41" (1040 χιλ.) |
| Περιστρεφόμενη ροπή περιστρεφόμενης πλάκας | 885 πόδια/λίβρες |
8.2 Kunchy KC-958 Wheel Balancer Specifications
| Χαρακτηριστικό | Προσδιορισμός |
|---|---|
| Τροφοδοτικό Τόμοςtage | 110 V, 60 Hz, 1 Ph |
| Μοτέρ | 0.34 HP (0.25 kW) |
| Χωρητικότητα διαμέτρου ζάντας | 10" - 24" (254 mm - 610 mm) |
| Πλάτος ζάντας | 1.5" - 20" (38 mm - 508 mm) |
| Μέγιστη. Διάμετρος τροχού | 39 3/8" (1000 χιλ.) |
| Μέγιστη. Βάρος τροχού | 154.32 λίβρες (70 κιλά) |
| Μέγεθος άξονα | 36 χλστ |
| Μέγιστη. Βάρος άξονα | 176.37 λίβρες (80 κιλά) |
| Ταχύτητα εξισορρόπησης | 180 σ.α.λ |
9. Εγγύηση και υποστήριξη
This Kunchy Tire Changer and Wheel Balancer Combo comes with a Εγγύηση 1 ετών from the date of purchase, covering manufacturing defects. For warranty claims, technical support, or replacement parts, please contact your authorized Kunchy dealer or customer service.
Παρακαλούμε φυλάξτε την απόδειξη αγοράς για την επικύρωση της εγγύησης.
