EXVIST H.265 1080P 60fps Κωδικοποιητής PoE VGA (Μοντέλο ON-VGA-16DP) Εγχειρίδιο χρήστη

1. Το προϊόν τελείωσεview

Ο κωδικοποιητής EXVIST H.265 1080P 60fps PoE VGA είναι μια συσκευή υψηλής απόδοσης σχεδιασμένη για τη μετατροπή σημάτων βίντεο VGA σε ροές με κωδικοποίηση H.265/H.264. Υποστηρίζει διάφορα πρωτόκολλα ροής, όπως RTMP, RTSP, HLS και UDP, καθιστώντας τον κατάλληλο για ζωντανές μεταδόσεις, τηλεδιασκέψεις, CCTV και εφαρμογές ψηφιακής σήμανσης. Με δυνατότητα Power over Ethernet (PoE) και VGA loopout, αυτός ο κωδικοποιητής προσφέρει ευέλικτη εγκατάσταση και παρακολούθηση σε πραγματικό χρόνο.

2. Βασικά Χαρακτηριστικά

• Κωδικοποίηση H.264/H.265 υψηλής ποιότητας: Υποστηρίζει ανάλυση 1080P στα 60fps με αποτελεσματική συμπίεση για καθαρό βίντεο και ελάχιστη χρήση εύρους ζώνης.
• Power Over Ethernet (PoE): Τροφοδοτεί τον κωδικοποιητή απευθείας μέσω της σύνδεσης Ethernet, απλοποιώντας την εγκατάσταση και μειώνοντας την ακαταστασία των καλωδίων.
• Βρόχος VGA για τοπική οθόνη: Παρέχει έξοδο VGA για άμεση σύνδεση σε τοπική οθόνη, επιτρέποντας την παρακολούθηση βίντεο σε πραγματικό χρόνο.
• Υποστηριζόμενα πολλαπλά πρωτόκολλα: Συμβατό με πρωτόκολλα RTSP, RTMP, HLS και UDP για ευέλικτη ενσωμάτωση με διάφορες πλατφόρμες και συστήματα streaming.
• Ευρύ φάσμα εφαρμογών: Ιδανικό για συστήματα τηλεόρασης IP, ζωντανές μεταδόσεις εκδηλώσεων, ψηφιακή σήμανση και παρακολούθηση CCTV σε ποικίλα περιβάλλοντα.

3. Περιεχόμενα συσκευασίας

• Κωδικοποιητής VGA PoE H.265 1080P 60fps EXVIST (Μοντέλο ON-VGA-16DP)
• Εγχειρίδιο χρήστη
• Τροφοδοτικό (εάν δεν χρησιμοποιείται PoE)

4. Διάταξη συσκευής

Εξοικειωθείτε με τις θύρες και τις ενδείξεις στη μονάδα κωδικοποιητή.

Εικόνα 4.1: Μπροστινό και πίσω πάνελ του κωδικοποιητή VGA EXVIST. Ο μπροστινός πίνακας περιλαμβάνει PWR (ένδειξη τροφοδοσίας), RUN (ένδειξη λειτουργίας), είσοδο μικροφώνου, θύρες VGA IN και VGA OUT. Ο πίσω πίνακας διαθέτει κουμπί επαναφοράς, είσοδο τροφοδοσίας DC12V και θύρα NETWORK (υποστηρίζοντας PoE).

• Ένδειξη PWR: Ανάβει όταν η συσκευή είναι ενεργοποιημένη.
• Ένδειξη RUN: Αναβοσβήνει κατά την κανονική λειτουργία.
• Είσοδος μικροφώνου: Είσοδος ήχου 3.5 mm για εξωτερικό μικρόφωνο.
• ΕΙΣΟΔΟΣ VGA: Συνδέεται στην πηγή βίντεο VGA.
• Έξοδος VGA: Βρόχος VGA για σύνδεση σε τοπική οθόνη.
• Κουμπί επαναφοράς: Πατήστε παρατεταμένα για να επαναφέρετε τις εργοστασιακές προεπιλεγμένες ρυθμίσεις.
• DC12V: Είσοδος τροφοδοσίας για τυπικό τροφοδοτικό (εάν δεν χρησιμοποιείται PoE).
• ΔΊΚΤΥΟ: Θύρα Ethernet RJ45 για σύνδεση δικτύου και είσοδο τροφοδοσίας PoE.

5. Οδηγίες εγκατάστασης

5.1 Φυσική σύνδεση

1. Συνδέστε την πηγή βίντεο VGA (π.χ. υπολογιστή, βιντεοκάμερα) στην ΕΙΣΟΔΟΣ VGA θύρα στον κωδικοποιητή χρησιμοποιώντας ένα καλώδιο VGA.
2. Εάν απαιτείται τοπική παρακολούθηση, συνδέστε μια οθόνη VGA στην ΕΞΟΔΟΣ VGA θύρα στον κωδικοποιητή χρησιμοποιώντας ένα καλώδιο VGA.
3. Συνδέστε ένα καλώδιο Ethernet από τον διακόπτη δικτύου σας (κατά προτίμηση έναν διακόπτη με δυνατότητα PoE) στον ΔΙΚΤΥΟ θύρα στον κωδικοποιητή. Εάν χρησιμοποιείτε διακόπτη που δεν είναι PoE, συνδέστε τον παρεχόμενο προσαρμογέα τροφοδοσίας DC12V στην DC12V λιμάνι.
4. Προαιρετικά, συνδέστε ένα εξωτερικό μικρόφωνο στο Είσοδος μικροφώνου λιμάνι.
5. Επαληθεύστε ότι το PWR η ένδειξη είναι αναμμένη και η ΤΡΕΞΙΜΟ Η ένδειξη αναβοσβήνει, υποδεικνύοντας ότι η συσκευή είναι ενεργοποιημένη και λειτουργεί.

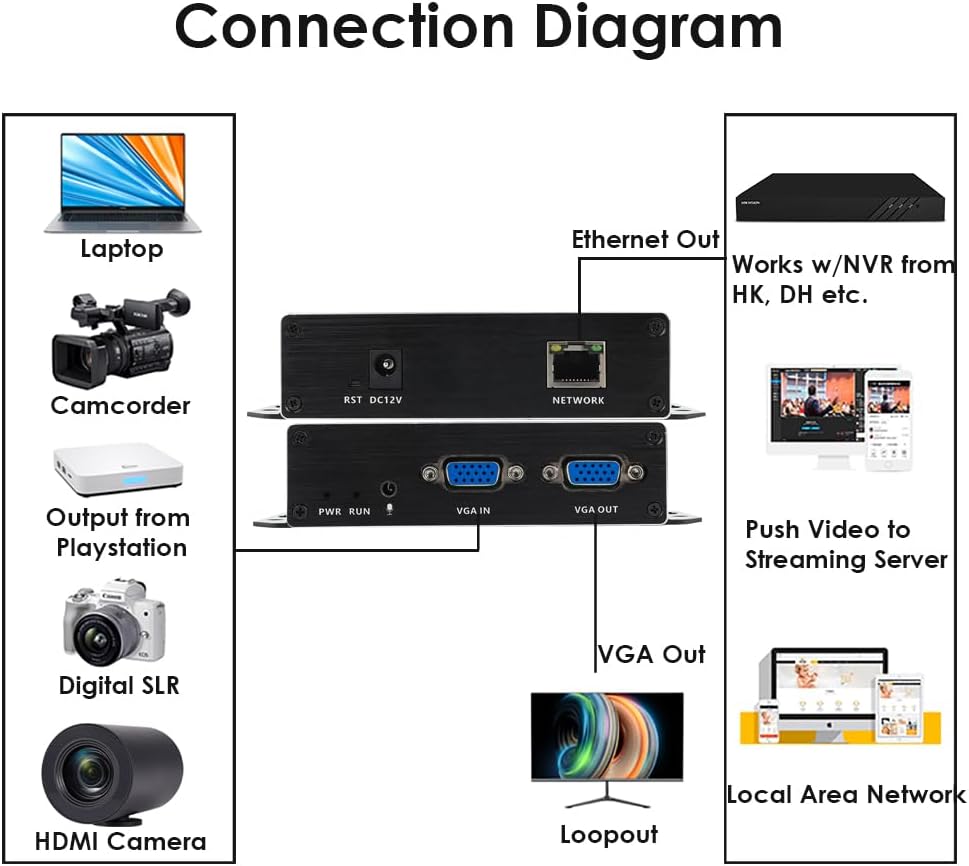

Εικόνα 5.1: Τυπικό διάγραμμα σύνδεσης για τον κωδικοποιητή VGA EXVIST.

5.2 Ρύθμιση παραμέτρων δικτύου και Web Πρόσβαση διεπαφής

Ο κωδικοποιητής συνήθως έχει μια προεπιλεγμένη διεύθυνση IP (π.χ., 192.168.1.168). Για να αποκτήσετε πρόσβαση στο web διεπαφή:

1. Βεβαιωθείτε ότι ο υπολογιστής σας βρίσκεται στο ίδιο τμήμα δικτύου με τον κωδικοποιητή. Ενδέχεται να χρειαστεί να ορίσετε προσωρινά τη διεύθυνση IP του υπολογιστή σας ώστε να βρίσκεται στο ίδιο υποδίκτυο (π.χ., 192.168.1.x).
2. Ανοίξτε α web πρόγραμμα περιήγησης (π.χ. Chrome, Firefox) και εισαγάγετε την προεπιλεγμένη διεύθυνση IP του κωδικοποιητή (π.χ. http://192.168.1.168) στη γραμμή διευθύνσεων.
3. Συνδεθείτε χρησιμοποιώντας το προεπιλεγμένο όνομα χρήστη και τον προεπιλεγμένο κωδικό πρόσβασης (ανατρέξτε στην ετικέτα της συσκευής ή στην τεκμηρίωση που περιλαμβάνεται για τα προεπιλεγμένα διαπιστευτήρια, συνήθως admin/admin ή admin/123456).
4. Μόλις συνδεθείτε, μπορείτε να διαμορφώσετε τις ρυθμίσεις δικτύου (π.χ., στατική IP, DHCP) για να ενσωματώσετε τον κωδικοποιητή στην υπάρχουσα υποδομή δικτύου σας.

6. Οδηγίες λειτουργίας

6.1 Ρυθμίσεις βίντεο και ήχου

Εντός του web στη διεπαφή, μεταβείτε στις ρυθμίσεις βίντεο/ήχου για να διαμορφώσετε τις παραμέτρους εισόδου και εξόδου.

Εικόνα 6.1: Ρυθμίσεις ήχου στο Web Διασύνδεση.

• Είσοδος ήχου: Επιλέξτε την επιθυμητή πηγή ήχου (π.χ. ενσωματωμένος ήχος VGA, εξωτερικό μικρόφωνο).
• Samples: Προσαρμογή ήχου sampεπιτόκιο λινγκ.
• Τύπος κωδικοποιητή: Επιλέξτε τη μορφή κωδικοποίησης ήχου (π.χ., AAC).
• Ρυθμός bit: Ορίστε το bitrate ήχου για έλεγχο ποιότητας και εύρους ζώνης.
• Κανάλι: Επιλέξτε κανάλια ήχου (π.χ., Στερεοφωνικό, Μονοφωνικό).
• Ένταση εξόδου: Ρυθμίστε την ένταση του ήχου εξόδου.
• Θυμηθείτε να κάνετε κλικ Εκτός αφού κάνετε αλλαγές.

6.2 Ρύθμιση ροής (RTMP, RTSP, HLS, UDP)

Ο κωδικοποιητής υποστηρίζει διάφορα πρωτόκολλα ροής. Ρυθμίστε τα στις ενότητες «Push» ή «Network» του web διεπαφή.

Εικόνα 6.2: Ρυθμίσεις ροής RTMP στο Web Διασύνδεση.

• RTMP: Για ζωντανή μετάδοση σε πλατφόρμες όπως το YouTube, το Facebook Live, το Twitch. Μπείτε στον Stream Server URL και το Κλειδί ροής στο πεδίο «Προώθηση βίντεο» (π.χ., rtmp://a.rtmp.youtube.com/live2/streamkey). Ενεργοποιήστε τη ροή και επιλέξτε τη λειτουργία push.
• RTSP: Για συστήματα επιτήρησης ή διακομιστές πολυμέσων. Διαμορφώστε το RTSP URL και λειτουργία ροής (Σύνθετη, Βίντεο, Ήχος).
• HLS/UDP: Διαμορφώστε σύμφωνα με τις συγκεκριμένες απαιτήσεις της εφαρμογής σας.
• Πάντα κλικ Εκτός μετά την τροποποίηση των ρυθμίσεων ροής.

Εικόνα 6.3: Υποστηριζόμενα πρωτόκολλα από τον κωδικοποιητή VGA EXVIST.

7. Συντήρηση

• Καθάρισμα: Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να καθαρίσετε τη συσκευή. Αποφύγετε τη χρήση υγρών καθαριστικών ή διαλυτών.
• Αερισμός: Βεβαιωθείτε ότι ο κωδικοποιητής είναι τοποθετημένος σε καλά αεριζόμενο χώρο για να αποφύγετε την υπερθέρμανση. Μην φράζετε τα ανοίγματα εξαερισμού.
• Ενημερώσεις υλικολογισμικού: Ελέγχετε περιοδικά τον επίσημο υπάλληλο του EXVIST webιστότοπος για ενημερώσεις υλικολογισμικού για να διασφαλιστεί η βέλτιστη απόδοση και η πρόσβαση σε νέες λειτουργίες.
• Διαχείριση καλωδίων: Βεβαιωθείτε ότι όλα τα καλώδια είναι συνδεδεμένα με ασφάλεια και δεν είναι υπό τάση.

8. Αντιμετώπιση Προβλημάτων

• Χωρίς ισχύ: Ελέγξτε τις συνδέσεις τροφοδοσίας. Εάν χρησιμοποιείτε PoE, βεβαιωθείτε ότι η θύρα διακόπτη δικτύου παρέχει τροφοδοσία. Εάν χρησιμοποιείτε τροφοδοτικό, βεβαιωθείτε ότι είναι σωστά συνδεδεμένος και ότι η πρίζα λειτουργεί.
• Δεν υπάρχει έξοδος βίντεο (Loopout): Επαληθεύστε τις συνδέσεις του καλωδίου VGA. Βεβαιωθείτε ότι η πηγή βίντεο είναι ενεργή και εκπέμπει σήμα.
• Δεν υπάρχει σύνδεση δικτύου: Ελέγξτε το καλώδιο Ethernet. Επαληθεύστε τις ρυθμίσεις δικτύου (διεύθυνση IP, μάσκα υποδικτύου, πύλη) στον κωδικοποιητή. web διεπαφή. Βεβαιωθείτε ότι ο υπολογιστής σας βρίσκεται στο ίδιο υποδίκτυο για την αρχική πρόσβαση.
• Προβλήματα ροής: Ελέγξτε ξανά τις ρυθμίσεις πρωτοκόλλου ροής (RTMP URL, RTSP URL, κ.λπ.). Βεβαιωθείτε ότι έχετε συνδεσιμότητα στο διαδίκτυο και επαρκές εύρος ζώνης. Επαληθεύστε τις ρυθμίσεις του τείχους προστασίας στο δίκτυό σας.
• Ξεχάσατε τον κωδικό πρόσβασης/τις ρυθμίσεις: Χρησιμοποιήστε το ΕΠΑΝΑΦΟΡΑ στο πίσω πλαίσιο για να επαναφέρετε τις εργοστασιακές προεπιλεγμένες ρυθμίσεις. Σημειώστε ότι αυτό θα διαγράψει όλες τις προσαρμοσμένες διαμορφώσεις.

9. Προδιαγραφές

10. Πληροφορίες εγγύησης

Αυτό το προϊόν EXVIST συνοδεύεται από Περιορισμένη Εγγύηση. Ανατρέξτε στην κάρτα εγγύησης που συνοδεύει το προϊόν σας ή επισκεφθείτε την επίσημη ιστοσελίδα της EXVIST. webιστότοπος για λεπτομερείς όρους και προϋποθέσεις σχετικά με την κάλυψη και τη διάρκεια της εγγύησης.

11. Υποστήριξη πελατών

Για τεχνική βοήθεια, αντιμετώπιση προβλημάτων ή ερωτήσεις σχετικά με προϊόντα, επικοινωνήστε με την υποστήριξη πελατών της EXVIST μέσω της επίσημης υπηρεσίας εξυπηρέτησης πελατών. webιστότοπο ή τα στοιχεία επικοινωνίας που παρέχονται στη συσκευασία του προϊόντος σας. Όταν επικοινωνείτε με την υποστήριξη, να έχετε πρόχειρα τον αριθμό μοντέλου του προϊόντος σας (ON-VGA-16DP) και τα στοιχεία αγοράς.
