Προϊόν Πάνωview
This AM alphamount Tilting TV Wall Mount Bracket (Model: APPSLTK2) is designed to securely hold LCD, OLED, flat screen, and curved TVs ranging from 37 to 82 inches. It features a low-profile design, keeping your TV close to the wall while offering a convenient tilt adjustment for optimal viewing. The mount is compatible with 16-24 inch wood studs and supports VESA patterns up to 600x400mm. All necessary hardware for installation is included.
Figure 1: The AM alphamount Tilting TV Wall Mount Bracket, showing its main components and low-profile σχέδιο.
Πληροφορίες Ασφάλειας
Διαβάστε προσεκτικά όλες τις οδηγίες πριν από την εγκατάσταση. Εάν έχετε αμφιβολίες σχετικά με τη διαδικασία εγκατάστασης, συμβουλευτείτε έναν εξειδικευμένο επαγγελματία. Η ακατάλληλη εγκατάσταση μπορεί να προκαλέσει σοβαρό τραυματισμό ή ζημιά στην τηλεόρασή σας και στην περιουσία σας.
- Χωρητικότητα βάρους: Do not exceed the maximum weight capacity of 132 lbs (60 kg). This mount is constructed from durable alloy steel.
- Συμβατότητα μεγέθους τηλεόρασης: Designed for TVs between 37 and 82 inches.
- Συμβατότητα VESA: Ensure your TV's VESA mounting pattern is between 200x100mm and 600x400mm.
- Τύπος τοίχου: This mount is primarily designed for installation on 16-24 inch wood studs, concrete walls, or brick walls. Do not install on drywall alone.
- Εργαλεία: Χρησιμοποιήστε κατάλληλα εργαλεία για την εγκατάσταση. Να φοράτε πάντα προστατευτικά γυαλιά.
- Παιδιά και κατοικίδια: Ensure the TV is securely mounted and out of reach of children and pets to prevent accidental tipping.
Περιεχόμενα συσκευασίας
Verify that all components are present before beginning installation. If any parts are missing or damaged, contact AM alphamount customer service.
- Συναρμολόγηση πλάκας τοίχου
- Βάσεις τηλεόρασης (2x)
- Assorted TV Screws (M4, M6, M8)
- Spacers and Washers
- Concrete Anchors (for concrete/brick installation)
- Lag Bolts (for wood stud installation)
- Επίπεδο φούσκας
- Δεσμοί καλωδίων Velcro
- Εγχειρίδιο οδηγιών (αυτό το έγγραφο)
Προδιαγραφές
| Χαρακτηριστικό | Λεπτομέρεια |
|---|---|
| Αριθμός μοντέλου | APPSLTK2 |
| Μάρκα | AM alphamount |
| Συμβατότητα μεγέθους τηλεόρασης | 37 - 82 ίντσες |
| Μέγιστη χωρητικότητα βάρους | 132 λίβρες (60 κιλά) |
| Συμβατότητα VESA | 200x100mm έως 600x400mm |
| Γωνία κλίσης | 0 - 10 βαθμοί |
| Profile από το Τείχος | 1.5 ίντσες (3.8 cm) |
| Υλικό | Κραματοποιημένος χάλυβας |
| Stud Spacing Compatibility | 16-24 inches (wood studs) |
Ρύθμιση και εγκατάσταση
This mount is designed for quick and easy installation, often completed in under 15 minutes. For detailed, step-by-step instructions, please refer to the official Εγχειρίδιο εγκατάστασης (PDF) provided by AM alphamount.
Βασικές Παρατηρήσεις Εγκατάστασης:
- Επαλήθευση τύπου τοίχου:
Identify your wall type (wood stud, concrete, or brick) to ensure you use the correct hardware and installation method. The mount is suitable for 16", 18", and 24" wood studs, as well as concrete and brick walls.
Figure 2: Illustration of compatible wall types for mounting, including wood studs, concrete, and brick.
- Wall Plate Placement:
The open-shaped wall plate design provides ample space for electrical outlets or other obstacles behind the TV. This design also allows for easy horizontal adjustment of the TV after mounting to achieve perfect centering.

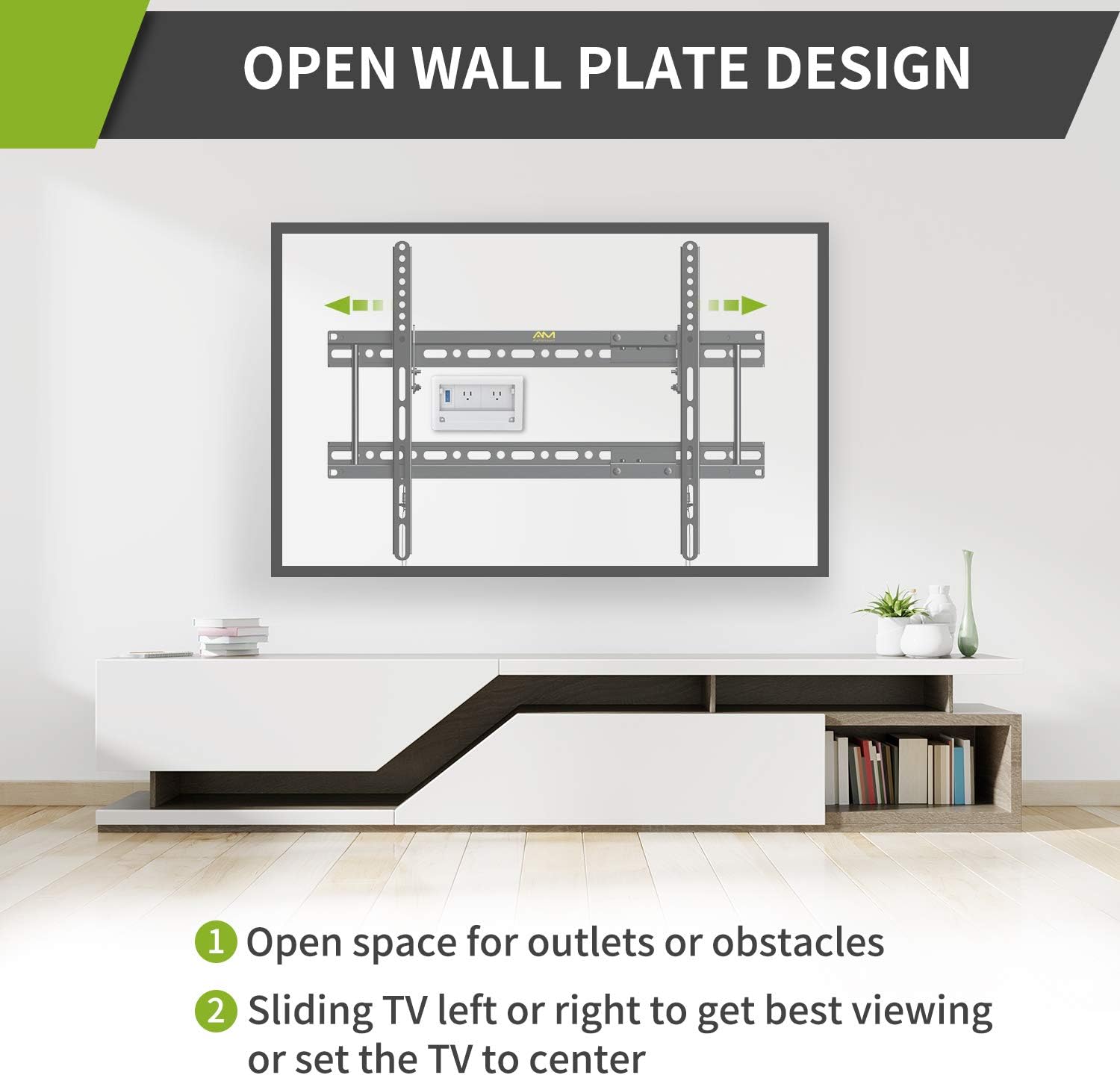

Figure 3: The open wall plate design facilitates access to outlets and allows for sliding the TV left or right for optimal positioning.
- Attaching TV Brackets:
Attach the two TV brackets to the back of your television using the appropriate screws and spacers from the included hardware kit. Ensure the brackets are securely fastened and aligned with your TV's VESA pattern.
Εικόνα 4: Αναλυτικά view of the detachable wall plate and VESA dimensions, including extension for wider stud spacing.
- Τοποθέτηση της τηλεόρασης:
Carefully lift the TV with the attached brackets and hook them onto the wall plate. The quick-release pull-down straps allow for easy removal of the TV from the mount if needed.
Figure 5: The quick release and lock mechanism ensures secure attachment and easy detachment of the TV.
Οδηγός βίντεο εγκατάστασης:
Video 1: An official AM alphamount video demonstrating the features and installation process of the tilting TV wall mount. This video highlights the low-profile design, tilt adjustment, and quick release mechanism, showcasing its use in various settings like living rooms, bedrooms, and exhibition spaces.
Οδηγίες Λειτουργίας
Once installed, the AM alphamount Tilting TV Wall Mount allows for easy adjustment to enhance your viewεμπειρία.
- Ρύθμιση κλίσης: This mount offers a 0-10° tilt adjustment. To adjust the tilt, loosen the tilt adjusting bolts on the side of the TV brackets, set your desired angle, and then securely tighten the bolts. This feature helps in reducing glare and relieving neck pain by allowing you to choose the most comfortable viewθέση.
- Low-Profile Σχέδιο: The mount holds your TV only 1.5 inches from the wall, providing a sleek and space-saving appearance.
- Quick Release Pull-Downs: The integrated quick release pull-down straps allow for easy and safe removal of the TV from the wall mount when access to cables or the back of the TV is required.
Figure 6: Demonstrates the low-profile design and the 0-10 degree tilt adjustment for flexible viewγωνίες.
Συντήρηση
Η τακτική συντήρηση διασφαλίζει τη μακροζωία και την ασφαλή λειτουργία της βάσης τοίχου της τηλεόρασής σας.
- Καθάρισμα: Σκουπίστε τη βάση με ένα μαλακό, στεγνό πανί για να αφαιρέσετε τη σκόνη. Αποφύγετε τη χρήση λειαντικών καθαριστικών ή διαλυτών.
- Περιοδικοί έλεγχοι: Ελέγχετε περιοδικά όλες τις βίδες και τα μπουλόνια για να βεβαιωθείτε ότι παραμένουν σφιχτά και σταθερά. Με την πάροδο του χρόνου, οι κραδασμοί ή οι ρυθμίσεις μπορεί να προκαλέσουν χαλάρωση των συνδετήρων.
- Διαχείριση καλωδίων: Use the provided Velcro cable ties to keep cables tidy and prevent them from being pinched or damaged.
Αντιμετώπιση προβλημάτων
Εάν αντιμετωπίσετε προβλήματα με τη βάση της τηλεόρασής σας, ανατρέξτε στα ακόλουθα συνηθισμένα προβλήματα και λύσεις:
| Πρόβλημα | Πιθανή αιτία | Διάλυμα |
|---|---|---|
| Η τηλεόραση δεν είναι επίπεδη. | Η βάση τοίχου ή οι βάσεις της τηλεόρασης δεν είναι ευθυγραμμισμένες. | Adjust the wall plate using the integrated leveling feature or re-level the TV brackets before tightening. |
| Difficulty tilting the TV. | Tilt adjusting bolts are too tight. | Slightly loosen the tilt adjusting bolts, adjust the angle, then re-tighten firmly. |
| Η βάση είναι ασταθής. | Ακατάλληλη εγκατάσταση ή χαλαρά στοιχεία στερέωσης. | Immediately remove the TV. Re-check all mounting points and fasteners on both the wall and the TV. Ensure you are mounting into appropriate wall structures (studs, concrete, brick) and not just drywall. |
| Κομμάτια που λείπουν. | Σφάλμα συσκευασίας. | Contact AM alphamount customer service for replacement parts. |
Εγγύηση και υποστήριξη
AM alphamount stands behind the quality of its products. This TV wall mount comes with a 10-year manufacturer's service warranty, ensuring long-term reliability and support.
Για περαιτέρω βοήθεια, τεχνική υποστήριξη ή αξιώσεις εγγύησης, επισκεφθείτε την επίσημη ιστοσελίδα AM alphamount Store on Amazon ή ανατρέξτε στα στοιχεία επικοινωνίας που παρέχονται στη συσκευασία του προϊόντος σας.
